ConditionEvent Table ของ Factorytalk Alarm Database

ConditionEvent Table

   คือ Table ใน databse AlarmEvent ที่ใช้ในการเก็บ Message Alarm ต่างๆจาก PLC ซึ่งรายละเอียดของแต่ละ field แสดงดังตารางด้านล่าง

Name Data type Description Example EventID FTUID Unique identifier associated with the record. B281E097-5B7E-4167-A24B-C33BBE412C35 SourceName NVARCHAR The name of the object (up to 200 characters) that generated the event. For condition events, the Source value is generally the alarm name. MixingTank1 System SourcePath NVARCHAR The FactoryTalk Directory path (ADS path - up to 512 characters) to the Alarm and Event server where the alarm occurred. RNA://$Global/ ApplicationName/Area1/Line1 SourceID1 FTUID Link to object such as equipment or location entry. B281E097-5B7E-4167-A24B-C33BBE412C35 ServerName Nvarchar The name of the alarm server (up to 50 characters). RSLinx Enterprise TicksTimestamp Bigint Time the event occurred, represented in FileTime format (a 64-bit value consisting of the number of 100-nanosecond intervals since January 1, 1601 UTC). 6.32624E+17 EventTimestamp Datetime Time the event occurred in Greenwich Mean Time (GMT). 10/10/2004 12:00:01 PM EventCategory NVARCHAR The category to which the event belongs (up to 50 characters). Categories are server defined and can vary depending on the event type. Condition: Level, Deviation, Rate of Change, Discrete Severity Integer The urgency of the event. This may be a value in the range of 1 - 1000. 700 Priority Integer Enum The priority of the event (Enumeration: 1=Low, 2=Medium, 3=High, 4=Urgent). 4 Message NVARCHAR Message text that describes the event (up to 512 characters). MixingTank1 full ConditionName NVARCHAR The name of the associated alarm condition (up to 50 characters). LOLO, LO, HI, HIHI, DEV_LO, DEV_HI, TRIP, TRIP_L, ROC_NEG & ROC_POS SubConditionName2 NVARCHAR The name of the sub-condition associated with the alarm condition (up to 50 characters). LOLO, LO, HI, HIHI, DEV_LO, DEV_HI, TRIP, TRIP_L, ROC_NEG & ROC_POS AlarmClass NVARCHAR The class name associated with the alarm (up to 40 characters). FTO=Failed To Open, FTC=Failed To Close Active Bit A value indicating whether or not the alarm is active. True=1, False=0 Acked Bit A value indicating whether or not the alarm has been acknowledged. True=1, False=0 EffDisabled Bit A value indicating whether or not the alarm is effectively disabled. This is the combined effect of the alarm source disable state and the disable states of the areas containing the alarm. True=1, False=0 Tip: You cannot disable areas in FactoryTalk Alarms and Events v2.20.00 (CPR 9). Disabled Bit A value indicating whether or not the alarm source is disabled. True=1, False=0 EffSuppressed Bit A value indicating whether or not the alarm is effectively suppressed. This is the combined effect of the alarm source suppress state and the suppress states of the areas containing the alarm. True=1, False=0 Tip: You cannot suppress areas in FactoryTalk Alarms and Events v2.20.00 (CPR 9). Suppressed Bit A value indicating whether or not the alarm source is suppressed. True=1, False=0 PersonID1 VARCHAR An identifier (up to 50 characters) of the component or user that initiated the action resulting in the condition changing state (e.g., acknowledge, disable, suppress). Dave Butler ChangeMask Integer A value that indicates the properties that have changed in this event (e.g., an alarm could change from normal acknowledged to active unacknowledged). 11 For more information on the specific bit values, see Change Mask Values. InputValue Real The value of the alarm source. 83 LimitValue Real The limit value that was compared with the alarm source value that triggered the alarm. 80 Quality Integer Indicates the quality of a tag or device upon which the condition is based. Good, Uncertain, Bad For additional supported values that are not addressed by the OPC DA specification, see Extended Quality Values. For more information on the meaning of the standard OPC quality values, see the OPC DA specification on the OPC Foundation website. EventAssociationId FTUID The EventId associated with the current event. Use this field to query for all of the events related to a given instance of an alarm and compute associated information (for example, the length of time that an item was active or active and unacknowledged). B281E097-5B7E-4167-A24B-C33BBE412C35 As a given alarm instance changes state, this ID value will remain constant. For example, when an alarm becomes active, it will be assigned an ID value; when the alarm is acknowledged or returns to normal, that same ID value continues to be logged. Additionally, the same ID will be used for multiple conditions of a level alarm (for example, the HI and HIHI alarms will  use the same ID value since the level alarm does not return to normal when going from the HI to HIHI states). UserComment 1 NVARCHAR Comment text (up to 512 characters). Inspection OK UserComputerID1 NVARCHAR Computer name (up to 64 characters). MIXERSTATION Tag1Value NVARCHAR Value of associated tag 1 (up to 128 characters) 10 Tag2Value NVARCHAR Value of associated tag 2 (up to 128 characters) 10 Tag3Value NVARCHAR Value of associated tag 3 (up to 128 characters) 10 Tag4Value NVARCHAR Value of associated tag 4 (up to 128 characters) 10 Extended Quality Values The following table describes quality values (in addition to those provided by the OPC DA specification) that are supported by FactoryTalk Alarms and Events. Quality Value (Decimal) Display String Description 192 Good Quality - Non-specific The quality of the value is good. There are no special conditions. 216 Good Quality - Local Override The value has been overridden. Typically, this indicates that the input has been disconnected and a manually entered value has been ’r;forced ‘ . 00 Bad Quality - Non-specific The value is bad, but no specific reason is known. 65536 Bad Quality - Alarm input quality is bad The alarm instruction input fault has been set to true. 4 Bad Quality - Configuration Error There is some server-specific problem with the configuration. For example, the item in question has been deleted from the configuration. 1048580 Bad Quality - Severity value is out of valid range (1-1000) The severity of the alarm condition has been set to an invalid value. 1114116 Bad Quality - Overlapping threshold limits A limit value of a level alarm has been set to a value that overlaps another limit. 1179652 Bad Quality - Deadband must be greater than or equal to zero The deadband of a level alarm has been set to a negative value. 1245188 Bad Quality - Rate of change positive limit must be greater than or equal to zero The positive limit of a rate of change alarm has been set to a negative value. 1310724 Bad Quality - Rate of change negative limit must be greater than or equal to zero The negative limit of a rate of change alarm has been set to a negative value. 1376260 Bad Quality - Rate of change period must be greater than or equal to zero The rate of change period has been set to a negative value. 1441796 Bad Quality - The alarm has been deleted The alarm has been deleted from a controller via an online edit. 8 Bad Quality - Not Connected The input is required to be logically connected, but it is not. This quality may reflect that no value is available at this time (for example, the value may have not been provided by the data source). 12 Bad Quality - Device Failure A device failure has been detected. 16 Bad Quality - Sensor Failure A sensor failure had been detected. Note that the 'Limits' field can provide additional diagnostic information in some situations. 20 Bad Quality - Last Known Value Communications have failed. However, the last known value is available. Note that the ’r;age ‘ of the value may be determined from the TIMESTAMP in the OPCITEMSTATE. 2162708 Bad Quality - Connection to controller has been lost The connection to the controller has been lost. 2228244 Bad Quality - A program download is in progress A program download is in progress. 2293780 Bad Quality - Non-Recoverable Program Fault has occurred in controller A Major Non-Recoverable program fault has occurred. 24 Bad Quality - Communication Failure Communications have failed. There is no last known value available. 28 Bad Quality - Out of Service The block is off scan or otherwise locked. This quality is also used when the active state of the item or the group containing the item is InActive. 2097180 Bad Quality - Unable to subscribe to alarms from controller If after connecting to a controller, RSLinx Enterprise cannot subscribe to alarms contained in the controller (for example, create the notify object) or can create the notify object, but only succeeds in subscribing to a subset of the total alarms. 32 Bad Quality - Waiting for initial data After items are added to a group, it may take some time for the server to actually obtain values for these items. In such cases, the client might perform a read (from cache) or establish a connection point-based subscription and/or execute a refresh on such a subscription before the values are available. This sub-status is only available from OPC DA 3.0 or newer servers. 64 Uncertain Quality - Non-specific The value is uncertain, but no specific reason is known. 68 Uncertain Quality - Last Usable Value The entity that was writing this value has stopped doing so. The returned value should be regarded as ’r;stale ‘ . Note that this differs from a BAD value with sub status 5 (Last Known Value). That status is associated specifically with a detectable communications error on a ’r;fetched ‘ value. This error is associated with the failure of some external source to ’r;put ‘ something into the value within an acceptable period of time. Note that the ’r;age ‘ of the value can be determined from the TIMESTAMP in OPCITEMSTATE. 2424900 Uncertain Quality - Mode of controller has been changed to Program. The controller is in Program mode. 2359364 Uncertain Quality - Major Program Fault has occurred in controller A Major Recoverable program fault has occurred. 80 Uncertain Quality - Sensor Not Accurate Either the value has ’r;pegged ‘ at one of the sensor limits (in which case the limit field should be set to 1 or 2) or the sensor is otherwise known to be out of calibration via some form of internal diagnostics (in which case the limit field should be 0). 84 Uncertain Quality - Engineering Units Exceeded The returned value is outside the limits defined for this parameter. Note that in this case (per the Fieldbus Specification), the 'Limits' field indicates which limit has been exceeded but does not necessarily imply that the value cannot move farther out of range. 88 Uncertain Quality - Sub-Normal The value is derived from multiple sources and has less than the required number of good sources.

การ Add และ Restore Database (.bak) ใน SQL Server

1. เปิด Microsoft SQL Server Management Studio
2. Connect SQL ไปยัง Server Name ที่คุณต้องการจะเพิ่ม หรือ Restore Database
3. Click ขวาที่ Database บน Object Explorer แล้วเลือก Restore Database...
4. ที่ช่อง To database : ให้เลือก Database ที่มีอยู่หากต้องการ Restore หรือให้ตั้งชื่อใหม่หากต้องการ Add
5. เลือก Form device : และกดปุ่ม Browse เพื่อเลือก file .bak ที่ต้องการโดยการกดปุ่ม Add
6. เมื่อเลือก file .bak ที่ต้องการแล้วกด OK
7. เสร็จแล้วสามารถลบหรือ replace file .bak ได้

การเพิ่ม Tags จาก Control Logix มาเก็บไว้ใน Database ของ FatoryTalk Historian

ค่า Tags จาก PLC (Controller) จะส่งมายัง Data Server (Linx Enterprise) แล้วจึงส่งต่อให้ FTLD Interface เพื่อเก็บค่าลง Database ดังรูป

และเราสามารถปรับแต่งเงื่อนไขในการเก็บข้อมูลลง database ได้เพื่อลดขนาดข้อมูล ได้ดังนี้

1. เลือก Mode ในการเก็บข้อมูล ดังนี้
  1.1 Polled Mode
       - Linx Enterprise จะดึงข้อมูลจาก PLC ตามเวลา Scan rate ที่กำหนดไว้
       - Linx Enterprise จะส่งข้อมูลให้ FTLD ตามเวลา Scan rate ที่กำหนดไว้เหมือนกัน
   โดยให้ทำการกำหนด Location3 = 0 และ กำหนดค่า Scan rate ที่ Location4
  1.2 Advise Mode
      - Linx Enterprise จะดึงข้อมูลจาก PLC ตามเวลา Scan rate ที่กำหนดไว้
      - Linx Enterprise จะส่งข้อมูลให้ FTLD เมื่อค่านั้นมีการเปลี่ยนแปลง
โดยให้ทำการกำหนด Location3 = 1 และ กำหนดค่า Scan rate ที่ Location4

2. กำหนดเงื่อนไขการ Filter ข้อมูล ดังนี้
 2.1 Exception Test จะเก็บข้อมูลเมื่อค่าของ Sample มากกว่าหรือเท่ากับค่า ExcDev หรือเวลาของ Sample มากกว่าเท่ากับค่า ExcMax ดังรูป

ผลที่จะได้


ข้อมูลจาก PLC

ข้อมูลหลังทำ Exception

 2.2 Compression Test จะเก็บข้อมูลเมื่อค่าของ Sample มากกว่าหรือเท่ากับ Comdev หรือเวลาของ Sample มากกว่าเท่ากับค่า Compmax ดังรูป

ผลที่จะได้


ข้อมูลจาก PLC

ข้อมูลหลังทำ Compression

ซึ่งหลังจากที่นำข้อมูลที่ส่งมาจาก PLC ผ่านการทำ Exception และ Compression Test แล้ว ข้อมูลที่จะถูกเก็บใน Historian ก็จะน้อยลง ดังตัวอย่างรูปด้านล่าง

ส่วนการแสดงผลของ Trend บน HMI ก็สามารถปรับเปลี่ยนได้ที่ type ของ Menu Pen

การลงโปรแกรม Factorytalk SE 6.0

Factorytalk SE 6.0 จะเป็นโปรแกรมที่รันบน OS 32 bit หรือ 86 bit

ขั้นตอนการลงโปรแกรม Factorytalk SE V6.0

1. ต้องใช้ user ที่เป็น Administrator ของเครื่องที่จะลงโปรแกรม
2. ติดตั้ง Microsoft Internet Information (IIS) ใน Windows Features โดยจะทำการติดตั้ง
    2.1 IIS Metabase and IIS 6 configurationcompatibility
    2.2 ASP และ ISAPI Extension
    2.3 WebDAV Publishing

    ซึ่งจะแสดงตัวอย่างภาพของ Windows7 และ Windows Server2008


Windows 7

Windows Server 2008

3. เปิด Program install และเลือก Install Factory Talk View Site Edition จะปรากฎหน้าต่างด้านล่าง

4. หากเคยลงโปรแกรม Factorytalk มาก่อนให้เลือก Uninstall FactoryTalk View Site Edition
5. Install FactoryTalk Service Platform ซึ่งเป็นส่วนที่ทำหน้าที่ติดต่อกับ Windows
6. Install FactoryTalk View Site Edition ซึ่งเป็นส่วนที่ใช้ในการ Modify HMI และให้ใส่ Product's Serial Number:0123456789

   และระหว่าง install จะมี message windows ถามว่าคุณได้ติดตั้ง IIS แล้วหรือยัง หากคุณได้ติดตั้งแล้วในหัวข้อที่ 2. ให้กด OK



   ก่อนที่จะเสร็จสิ้นขั้นตอนนี้ ระบบก็จะถามหา Computer ที่เก็บตัว HMI Project ที่คุณต้องการ Run ซึ่งถ้าหากเครื่องที่กำลังติดตั้งเก็บ HMI Project เองก็ให้กำหนดเป็น This Computer หรือ localhost  แต่ถ้าหากเป็น Network และตัว HMI Project เก็บไว้เครื่องอื่นก็ให้เข้าไปเลือกที่ปุ่ม ... ซึ่งในรูปตัวอย่างเครื่อง Server ชื่อ rbf_l1srv01 จะเก็บ HMI Project ไว้

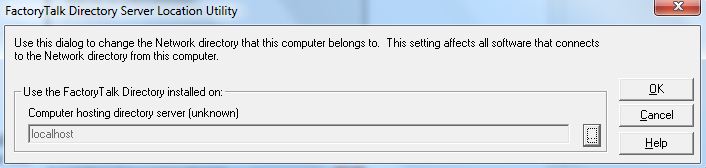

This Computer (Local)



Network

  จากนั้นก็ให้ restart computer
7. Install RSLinx Enterprise เพื่อใช้ในการติดต่อกับ PLC ของ Rockwell รุ่น Logic5000 เป็นต้นไป และยังสามารถสร้าง Database เพื่อเก็บ Alarm ต่างๆได้
8. Install RSLinx Classic เพื่อใช้ในการติดต่อกับ PLC ของ Rockwell หรือสามารถติดต่อกับ PLC ยี่ห้อได้โดยใช้ Protocal DH เป็นต้น

Code VB สำหรับส่ง Mail ทาง Outlook

Code VB สำหรับส่ง e-mail และ Attach file ด้วย Outlook ที่คุณมี user อยู่ โดยตัวอย่าง จะส่ง e-mail และ file Test.xlsx ไปยัง To และ Cc.  x.automation2012@gmail.com ซึ่งกำหนดไว้ 2 เงื่อนไข คือ
- Show หน้าต่างของ e-mail เพื่อให้กดปุ่ม Send : ให้เลือก .Display
- ส่ง e-mail ทันที: ให้เลือก .Send

ซึ่งเนื่องจากเราจะส่ง e-mail ผ่านทาง Outlook ดังนั้นเราจึงต้องเพิ่ม Microsoft Outlook Component ให้กับ VB Project ก่อนที่จะ Coding โดยให้เพิ่ม "Microsoft Outlook 12.0 Object Library" ดังรูป

ตัวอย่างของโปรแกรม โดยเลือกส่ง e-mail ทันที
''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''
    Dim oapp As Outlook.Application
    Dim oEmail As Outlook.MailItem

    Set oapp = New Outlook.Application
    Set oEmail = oapp.CreateItem(olMailItem)

    On Error GoTo SendEmailErr
    With oEmail
       .To = "x.automation2012@gmail.com"
       .CC = "x.automation2012@gmail.com"
       .Subject = "Energy Planing"
       .BodyFormat = olFormatPlain
       .Body = "Test"
       '.Importance = olImportanceHigh
       .ReadReceiptRequested = True
       .Attachments.Add "D:\Test.xlsx", olByValue
       .Recipients.ResolveAll
       .Save
       '.Display 'Show the email message and allow for editing before sending
       .Send 'You can automatically send the email without displaying it.
    End With
    Set oEmail = Nothing
    'oapp.Quit
    Set oapp = Nothing

Exit_SendEmail:
    Set oEmail = Nothing
    Set oapp = Nothing
    Exit Sub

SendEmailErr:
    MsgBox "Error " & Err.description
    Resume Exit_SendEmail
End Sub

รวบรวม Script ที่ใช้ในการติดต่อ Database แบบต่างๆ

SQL Server	ODBC	Standard Security:	"Driver={SQL Server};Server=Aron1;Database=pubs;Uid=sa;Pwd=asdasd;"
		Trusted connection:	"Driver={SQL Server};Server=Aron1;Database=pubs;Trusted_Connection=yes;"
		Prompt for username and password:	oConn.Properties("Prompt") = adPromptAlways
			oConn.Open "Driver={SQL Server};Server=Aron1;DataBase=pubs;"
	OLE DB, OleDbConnection (.NET)	Standard Security:	"Provider=sqloledb;Data Source=Aron1;Initial Catalog=pubs;User Id=sa;Password=asdasd;"
		Trusted connection:	"Provider=sqloledb;Data Source=Aron1;Initial Catalog=pubs;Integrated Security=SSPI;"
		Prompt for username and password:	oConn.Provider = "sqloledb"
			oConn.Properties("Prompt") = adPromptAlways
			oConn.Open "Data Source=Aron1;Initial Catalog=pubs;"
	SqlConnection (.NET)	Standard Security:	"Data Source=Aron1;Initial Catalog=pubs;User Id=sa;Password=asdasd;"
		Trusted connection:	"Data Source=Aron1;Initial Catalog=pubs;Integrated Security=SSPI;"
Access	ODBC	Standard Security:	"Driver={Microsoft Access Driver (*.mdb)};Dbq=C:\mydatabase.mdb;Uid=Admin;Pwd=;"
		Workgroup:	"Driver={Microsoft Access Driver (*.mdb)};Dbq=C:\mydatabase.mdb;SystemDB=C:\mydatabase.mdw;","admin", ""
		Exclusive:	"Driver={Microsoft Access Driver (*.mdb)};Dbq=C:\mydatabase.mdb;Exclusive=1;Uid=admin;Pwd="
	OLE DB, OleDbConnection (.NET)	Standard Security:	"Provider=Microsoft.Jet.OLEDB.4.0;Data Source=\somepath\mydb.mdb;User Id=admin;Password=asdasd;"
		Trusted connection:	"Provider=Microsoft.Jet.OLEDB.4.0;Data Source=\somepath\mydb.mdb;Jet OLEDB:System Database=system.mdw;","admin", ""
		Prompt for username and password:	"Provider=Microsoft.Jet.OLEDB.4.0;Data Source=\somepath\mydb.mdb;Jet OLEDB:Database Password=MyDbPassword;","admin", ""
Oracle	ODBC	New version:	"Driver={Microsoft ODBC for Oracle};Server=OracleServer.world;Uid=Username;Pwd=asdasd;"
		Old version:	"Driver={Microsoft ODBC Driver for Oracle};ConnectString=OracleServer.world;Uid=myUsername;Pwd=myPassword;"
	OLE DB, OleDbConnection (.NET)	Standard security:	"Provider=OraOLEDB.Oracle;Data Source=MyOracleDB;User Id=Username;Password=asdasd;"
		Trusted Connection:	"Provider=OraOLEDB.Oracle;Data Source=MyOracleDB;OSAuthent=1;"
	OracleConnection (.NET)	Standard:	"Data Source=Oracle8i;Integrated Security=yes";
MySQL	ODBC	Local database:	"Driver={mySQL};Server=mySrvName;Option=16834;Database=mydatabase;"
		Remote database:	"Driver={mySQL};Server=data.domain.com;Port=3306;Option=131072;Stmt=;Database=my-database;Uid=username;Pwd=password;"
	OLE DB, OleDbConnection (.NET)	Standard:	"Provider=MySQLProv;Data Source=mydb;User Id=UserName;Password=asdasd;"
	MySqlConnection (.NET)	eInfoDesigns.dbProvider:	"Data Source=server;Database=mydb;User ID=username;Password=pwd;Command Logging=false"
DSN	ODBC	DSN:	"DSN=myDsn;Uid=username;Pwd=;"
		File DSN:	"FILEDSN=c:\myData.dsn;Uid=username;Pwd=;"
Excel	ODBC	Standard:	"Driver={Microsoft Excel Driver (*.xls)};DriverId=790;Dbq=C:\MyExcel.xls;DefaultDir=c:\mypath;"
	OLE DB	Standard:	"Provider=Microsoft.Jet.OLEDB.4.0;Data Source=C:\MyExcel.xls;Extended Properties=""Excel 8.0;HDR=Yes;IMEX=1"""
Text	ODBC	Standard:	"Driver={Microsoft Text Driver (*.txt; *.csv)};Dbq=c:\txtFilesFolder\;Extensions=asc,csv,tab,txt;"
	OLE DB	Standard:	"Provider=Microsoft.Jet.OLEDB.4.0;Data Source=c:\txtFilesFolder\;Extended Properties=""text;HDR=Yes;FMT=Delimited"""
